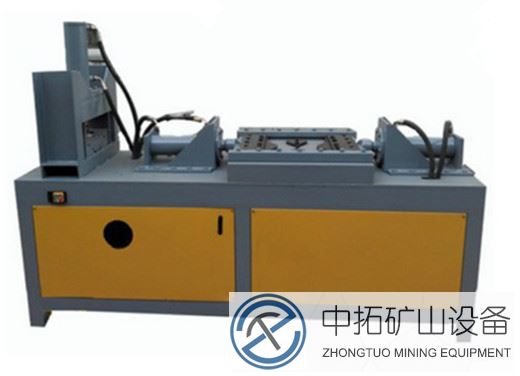

八字筋成型機
產品介紹:
格柵拱架作為隧道拱架的一種常用于公路鐵路隧道,礦山巷道施工的初期支護中,而8字筋是格柵拱架中的重要組成,其形狀復雜,數量巨大,加工難度大,工人勞動強度高。SKZ康振一直致力于數控8字筋生產線的研制,我們針對8字筋的特殊形狀和要求,在原八字筋成型機的基礎上加以改進,讓原本復雜的8字筋生產加工變得更加簡單、標準、高效、節能。我們深入加工現場真正了解傳統加工的諸多難處,在設計當中加入現代化制造的先進理念和元素,那就是精益化生產,在八字筋成型各個工序的產品沒有堆積(不占地方),產品不需要人力運轉運輸,讓我們生產的產品真正意義上的流動起來,讓我們的生產現場空間更好的利用,整個生產線整潔和諧,企業形象得到根本上的改善。
生產工藝圖:
工位 |
工種 |
設備 |
技術要求 |
耗時 |
一個工位 |
設備操作員 |
8字筋數控主機 |
要求鋼筋彎曲成平面八字型 |
15S |
8字筋對焊機 |
接口焊接平整,無錯位 |
4S |
||
兩個工位 |
焊工 |
二保焊機 |
滿焊且達到規定的焊接長度 |
15S |
一個工位 |
設備操作員 |
8字筋液壓成型機 |
成型后達到規定的形狀和尺寸 |
8S |
兩個工位 |
焊工 |
電焊機 |
兩邊滿焊,四個角的尺寸在允許的公差范圍內 |
30S |
技術參數:
8字筋數控主機 |
8字筋對焊機 |
8字筋筋液壓成型機 |
|||
產品型號 |
KZB16 |
產品型號 |
KZDH125 |
產品型號 |
KZDX100 |
彎曲鋼筋直徑 |
Φ14 Φ16 |
對焊鋼筋直徑 |
Φ14 Φ16 |
油缸規格 |
Φ100Χ200mm |
較大進料速度 |
60m/min |
對焊生產效率 |
300個/小時 |
公稱力 |
100KN |
彎件生產效率 |
200個/小時 |
額定容量 |
125KVA |
較大行程 |
200mm |
額定功率 |
25KW |
較大頂鍛力 |
40KN |
較大開口尺寸 |
280mm |
工作環境溫度 |
-5℃— 40℃ |
較大送料行程 |
40-50mm |
油缸上/下行較大速度 |
1-60mm/s |
氣缸壓力 |
≤0.6MPa |
冷卻水消耗量 |
300L/H |
工作面距離地面高度 |
860mm |
設備外形尺寸 |
3150Χ1200Χ2000mm |
設備外形尺寸 |
1770Χ1655Χ1230mm |
工作面規格 |
590Χ300mm |
|
|
|
|
液壓油容量 |
80L |
特點:
1、機架:采用高強型鋼及特種焊接工藝制造,極其堅固。2、導向柱:采用超強特種鋼材制成,表面鍍鉻具有良好的抗扭與耐磨能力。

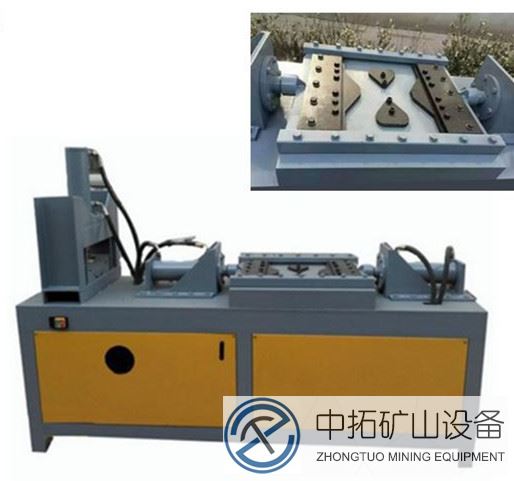

3、模具:我公司可以根據客戶施工要求設計模具,材料采用高耐磨合金鋼,模具具有使用時間長,變形系數小,加工簡單,安裝方便等優點。
4、驅動系統:該機型采用液壓驅動,雙腳踏開關完成雙角度彎曲成型,橫向由左右兩根液壓油缸同步位移實現同步彎曲成型,化的縮小成型誤差;電磁閥采用北京華德品牌,穩定可靠!
本設備具有結構簡單,操作簡易上手快,設計合理,具有加工速度快,能耗低,維修保養方便,維護費用低,自動化程度高,占地面積小,生產效率高等優點。
八字筋成型機供應格柵拱架安裝:
(1)選單元。根據施工部位選定需用單元。(2)吊運。選定的單元從堆放處用電機械設備吊運至工作面,該過程注意保護格柵避免彎扭等現象。
(3)初步就位。人工將運至工作面的格柵按放線的位置先就位。并將各單元用螺栓連接上。不要扭緊以便調整。
(4)復核。格柵初步就位后,馬上進行復核。主要復核中線及標高,及時調整,達到正確符合設計要求。
(5)定位復核合格后,扭緊連接螺栓,并與定位筋焊接牢固。
(6)連接。格柵定位后,及時焊接縱向連接筋,與前一榀焊接牢固,格柵和錨桿的連接必須符合要求。
