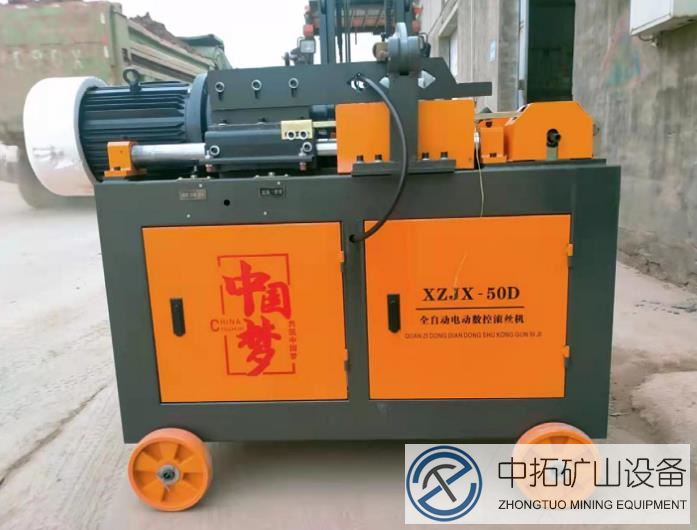

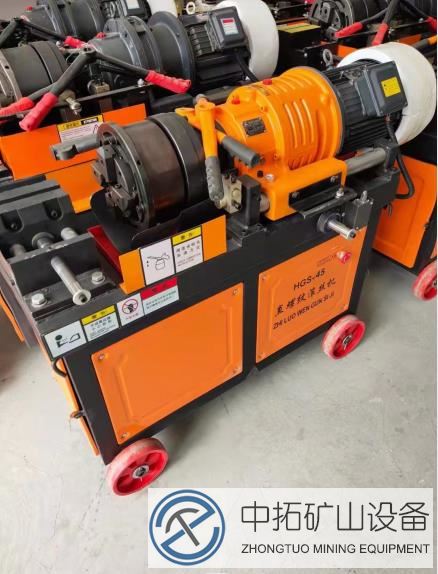

全自動鋼筋滾絲機
一:鋼筋滾絲機使用方法
(一)加工前的準備
1.按要求接好電源線和接地線,接通電源。電源為三相380V 50Hz的交流電源,為保證人身安全請使用帶漏電保護功能的自動開關。
2.冷卻液箱中,加足溶性冷卻液(嚴禁加油性冷卻液)。
(二)空車試轉
1.接通電源。檢查冷卻水泵工作是否正常。
2.操作按鈕,檢查電器控制系統工作是否正常。
二、鋼筋滾絲機特點
1. 設計合理,使用維護方便,更換刀具僅需5鐘。
2. 效率高,刀具采用自動開合結構,鋼筋一次裝夾,30秒完成絲頭加工采用滾絲輪冷軋工藝
3. 精度高,鋼筋絲頭加工“模具化”精度高,合格率不切削鋼筋母材,絲頭強度高于母材強度。
4. 適用范圍廣,可加工φ16-φ40mm的HRB335級和HRB400級帶肋鋼筋。采用45號優質鋼材,特殊制造工藝,尺寸精度高,質量可靠。經省建筑工程質量監督檢驗中心檢測,達到JGJl07—96中的A級接頭標準。
標準型、正反絲扣型、異徑型三大系列,五十二個品種,能滿足建筑結構中橫向、豎向、斜向等任何部位的同徑、異徑及可調長度和方向的鋼筋連接需求。
5,操作簡單,結構緊湊
三、鋼筋滾絲機的主要參數及構成
加工鋼筋直徑范圍: φ16-φ40mm
主電機功率: 4.0 KW
配用電源: 三相380V 50Hz
主軸轉速: 40-62r/min
較大加工長度: 80mm
重量: 560kg
鋼筋滾絲機,由機架、夾緊鉗、導軌、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。
