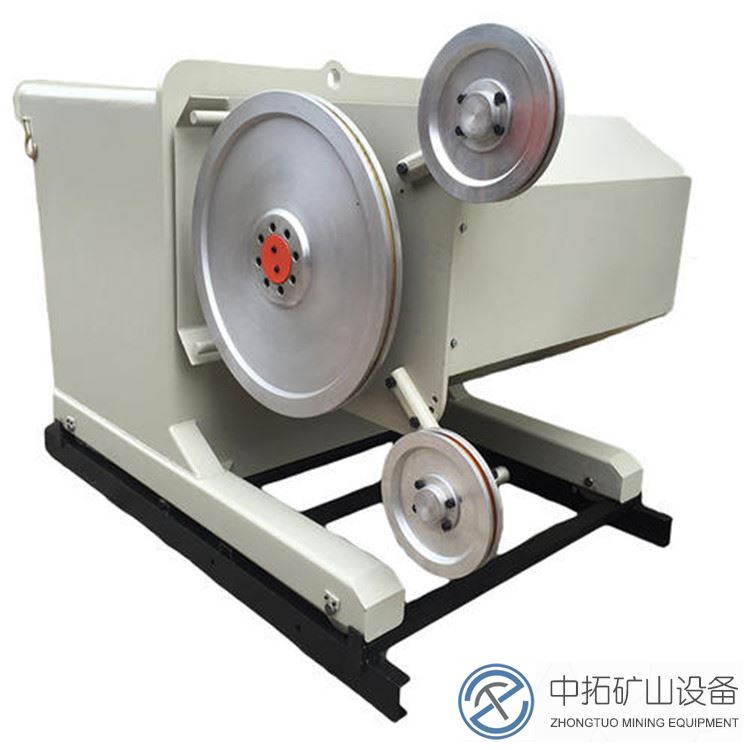

繩鋸機
液壓繩鋸機是液壓泵站的油壓力驅動液壓馬達旋轉,液壓馬達帶動驅動輪轉動,驅動輪帶動繩子轉動,同時繩子靠從動輪導向控制繩子的方向高速旋轉,從而達到對鋼筋混凝土切割拆除的目的。該設備可以可對較厚的混凝土實現各種切割。一般應用在橋梁、橋墩、碼頭平臺、水下混凝土樁的靜力切割拆除保證原結構不受損壞。
液壓繩鋸機對密排鋼筋混凝土構筑物、厚磚墻,甚至水下切割作業都能勝任??蓾M足液壓墻鋸不及的切割深度。切割作業深度不受限制,作業環境適應性更強、作業效率更高,是液壓墻鋸機的后援設備。
組成
大體分為液壓動力站和液壓繩鋸頭兩大部分。
液壓動力站構成
電機、油泵、油箱、過濾器、液壓膠管、水冷器、高壓閥等。

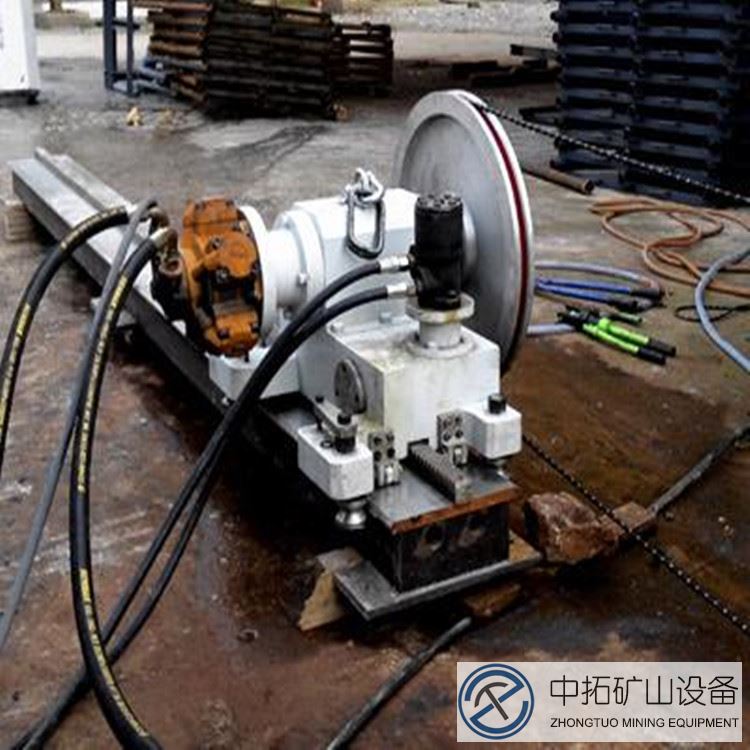

液壓繩鋸頭構成
1個驅動輪 、8個從動輪(不同品牌可能不一樣)、液壓馬達、收繩氣缸、伸縮鋸架等。其中從動輪的底部有2個可以360度旋轉的導向輪,此項設計在水下切割時導向繩子發揮著重大的作用。
方法步驟
1.金剛石繩鋸是要分切割方向的,在彈簧金剛石串珠繩鋸的每個卡子上都有明確的箭頭標置。
2.如果沒有標注箭頭指示的,也可通過金剛石串珠繩鋸本身的串珠來識別。串珠基體長的是尾部,短的是前端,因此短的前端就是彈簧金剛石串珠繩鋸的切割方向。
3.使用前,金剛石繩鋸是對接后的閉合循環,如果不是,先需要對接。
4.使用中請務必金剛石繩鋸的切割方向前進,不可反方向切割,避免串珠前后端產生錐度,保證金剛石串珠繩鋸的正常使用。
5.將金剛石串珠繩鋸裝于繩鋸機上,并將金剛石串珠繩鋸相對張緊,然后啟動設備就可以開始工作了。
注意事項
在使用中,需正確的區分金剛石串珠繩鋸的使用方向。按箭頭方向前進,不可反方向切割,避免串珠前后端產生錐度,保證金剛石串珠繩鋸的正常使用。
參數ZTSJ-30
液壓動力站參數
功率:22kw
電壓:380V
工作壓力:20Mpa
體積:寬65厘米 長70厘米 高50厘米
泵站重量:300斤(三個人可以抬上車)
液壓繩鋸參數
收繩能力:8米(二次收繩可達16米)
收繩子方式:氣缸自動收繩子
鋸頭重量:100斤
應用范圍
橋梁切割、大梁切割、水下切割等。
