現代建筑的建設需要基礎打樁,為了更好的讓基礎樁與地面混凝土結構部分銜接,基礎樁一般會伸出地面1到2米,使鋼筋完整地保留在地面,截樁機是破除基礎樁地面樁頭混凝土的專用設備,起名截樁機,破樁機,混凝土破樁機,液壓截樁機。
用途
主要用于鋼筋混凝土圓柱,圓樁的截?cái)嗪筒鸪?/span>
模塊適用范圍
模塊 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
范圍 |
870 |
1030 |
1200 |
1360 |
1535 |
1700 |
1865 |
2025 |
2200 |
2360 |
模塊直徑
模塊外徑
行程
壓力
單次破樁高度
單一模塊重量
單一模塊尺寸
單一模塊尺寸
180mm
219mm
300mm
31.5
≤500mm
328KG
885*780*340
20L/min

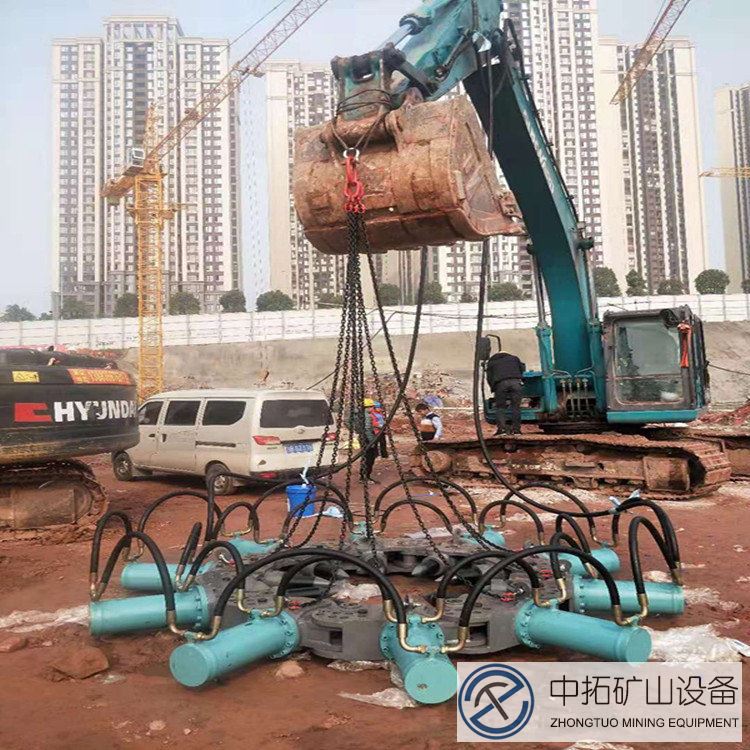

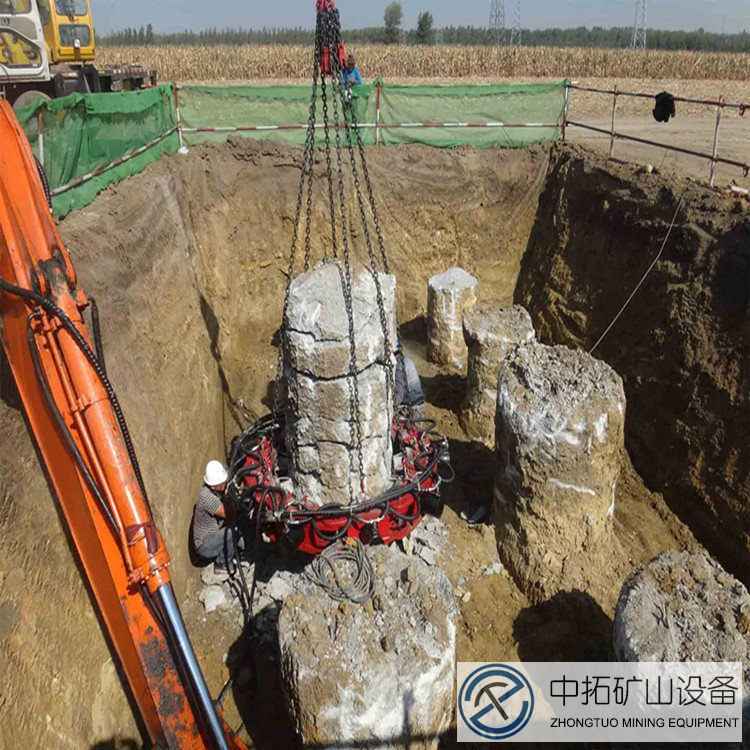

施工圖片
驅動方式
1.挖機:挖機同時提供動力和提升力
2.液壓系統+吊車:液壓系統提供動力,吊車提供提升力
3.液壓系統+裝載機:
4. 液壓系統提供動力,裝載機提供提升力
工作原理

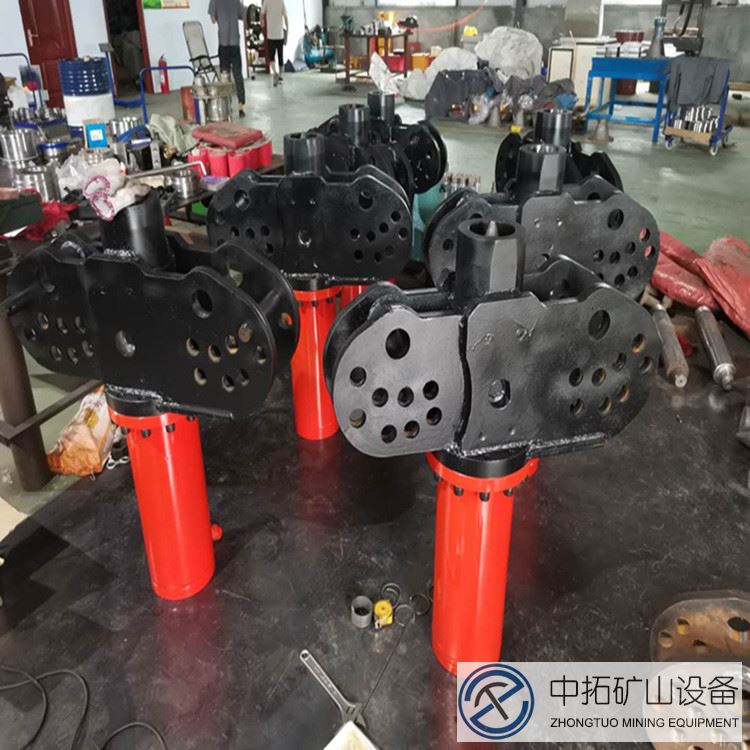

采用模塊化設計,每個模塊有單獨的油缸和釬桿,油缸驅動釬桿實現直線運動。多個模塊組合在一起適應不同樁徑的施工,并通過液壓管路并聯連接,實現同步動作,同一截面多點同時擠壓樁體,實現在該截面的樁體斷裂。
性能特征
通用性: 動力來源多元化,根據工地條件可配挖機或者是液壓系統;連接方式自由靈活,可與多種工程機械自由聯接,真正實現產品的通用性和經濟性;可伸縮吊鏈?zhǔn)皆O(shè)計,滿足多地形施工作業要求
安全性:施工人員不接觸施工,適應復雜地形安全施工要求
環保性:全液壓式驅動實現樁頭 施工的低噪音作業,施工時不影響周邊環境;靜液壓徑向施工,對母樁及設備無影響
低成本:操作系統簡單便捷,人員配備較少,降低人工成本、機器維護等施工成本

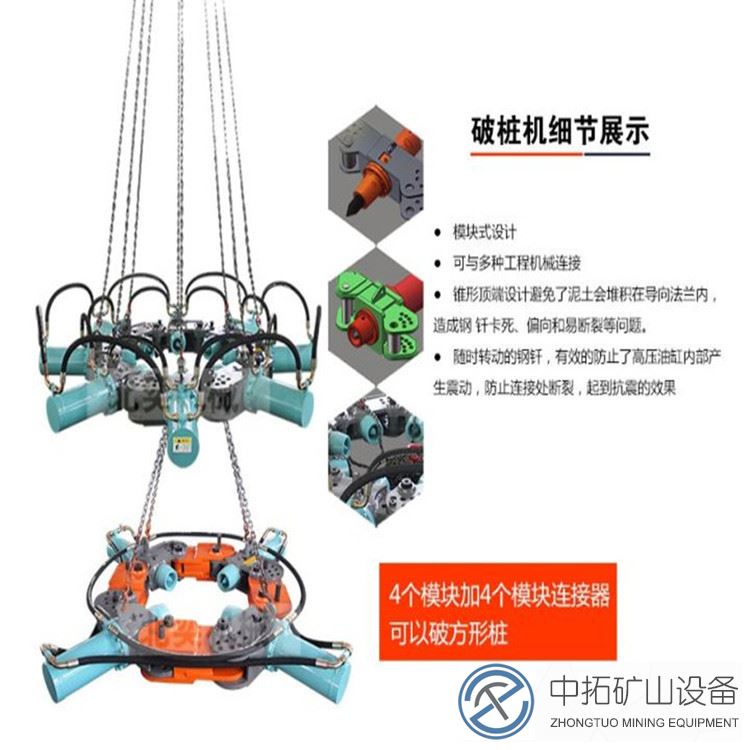

便捷性:體積小,重量輕,運輸便捷;簡易的模塊拆換設計,通過變換模塊數量,滿足不同樁徑施工,模塊重組時拆裝簡單快捷
壽命長:質量可靠,使用壽命更長
操作步驟
1.根據施工樁徑,參照施工參考參數表組合對應數量模塊,通過快換接頭直接將截樁機聯接于工作平臺
2.工作平臺可選擇挖掘機、起吊裝置和液壓泵站組合,起吊裝置可選擇汽車吊、履帶吊等
3.將截樁機移動至工作樁頭截樁處
4.調整截樁機高度至合適截樁位置(單次截樁高度請參照參考表施工,否則有吊鏈斷裂危險),夾住需要截?cái)嗟臉睹?/span>
5.根據樁所澆筑的混凝土的強度來調節挖掘機的系統壓力,向油缸加壓,直至混凝土樁身在強壓下斷裂
6.樁身截?cái)嗪笾苯永闷脚_(tái)提升力將混凝土塊提升
7.將碎樁塊移至指定位置。
