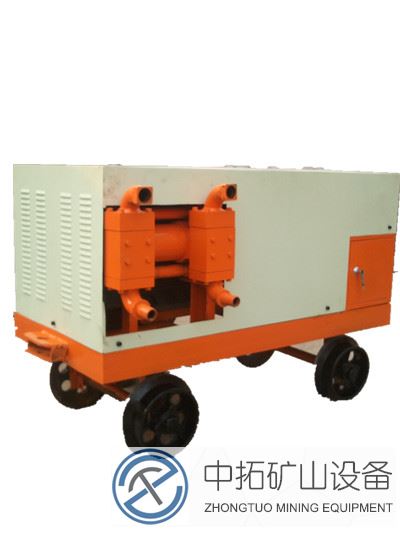

液壓注漿泵
液壓注漿泵產品簡介
液壓注漿泵是全液壓、壓力可調式注漿泵。該泵利用高壓力將易凝固的物質或混合料(水、水泥漿、水玻璃等)向巖層或土壤的裂縫和空腔中進行準確注射,以達到減少滲水、固結巖層和土壤的目的。液壓注漿泵用途
液壓注漿泵應用廣泛,適用于煤礦、建井以及井下防水工程,也適用于隧道開鑿與維護,修建水壩、大型橋梁、高層建筑的基礎處理和各類地下工程。液壓注漿泵結構

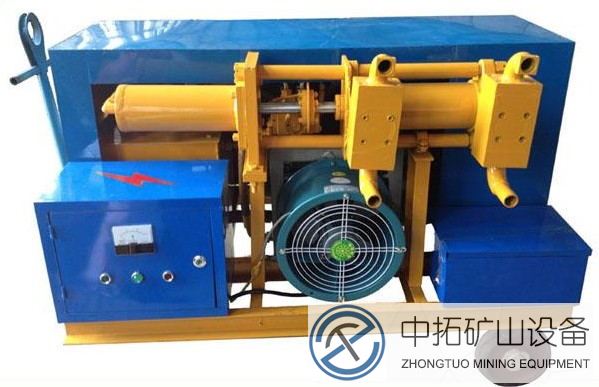

液壓注漿泵由電動機、齒輪油泵、溢流閥、液壓換向閥塊、油缸、工作缸、混合器以及油箱、散熱器、油濾器、進排閥和電控箱等部件組成。液壓注漿泵工作原理
電動機直接驅動齒輪油泵,齒輪油泵輸出的高壓油液經溢流閥進入液壓換向閥塊,由液壓換向閥塊控制油缸做往復運動,由于油缸與工作缸是同步運動,又因工作缸的缸徑行程都與油缸相同,所以工作缸的排量和壓力基本與油缸相近,工作缸的兩端各有一套吸漿閥和排漿閥,即可以吸排同一種漿液,也可以分別吸排兩種不同的漿液。
液壓注漿泵技術參數
型號 |
JCS-70/80 |
注漿壓力 |
0.5-7mpa(壓力可調) |
注漿量 |
5m3/h |
輸送距離 |
水平100-200m 垂直50-70m |
電機功率 |
11kw |
注漿管直徑 |
Φ32mm |
吸漿管直徑 |
Φ51mm |
外形尺寸 |
1200*800*1000mm |
重量 |
500kg |
液壓注漿泵特點:
1.注漿壓力可調(工程范圍內),可靠地過載保護。2.電控采用電氣液壓復合快速換向,工作可靠,
3.日本NOK系列密封件,力士樂液壓閥。
4.完備的防淋水裝置,抗震壓力表監(jiān)控。
5.注漿泵、攪拌機,混合器等配套使用。
6.料缸,閥室采用先進結構,工藝更合理,更耐磨,使用壽命更長。
7.雙缸雙液比例在0-1范圍內可調,滿足施工中各種工藝要求,(如注漿初凝時間控制,擴散半徑控制,分階段注漿等。)
8.整機具備MA認證,符合井下施工條件。
液壓注漿泵使用于維護:
注漿管路連接方式:在工地施工中,根據實際工礦不同,注漿泵注漿管路的連接方式多種多樣,現推薦三種連接方式:
連接方式一:
主機——軟管1——硬管——軟管2~~三通混合器——注漿管(或錨桿)
1)與主機直接連通的軟管1,廠家已隨機配送兩條2.5米C型扣壓膠管,軟管1與硬管連接接頭用戶自配,(建議軟管用戶自配,長度推薦10-20米),選用φ25mm的C型扣壓膠管,以便于三通混合器連接。
2)在注漿壓力小于5mpa,軟管1和軟管2也可選用單(雙)層φ32的鋼絲編織膠管,廠家在主機兩個注漿口和三通混合器已隨機配送4個馬牙扣接頭,與硬管連接部分用戶自配。
連接方式二:
主機——軟管1——硬管接頭——軟管n——三通混合器——注漿管(或錨桿)1)軟管1隨機配送,建議軟管2...軟管n選用φ25mm的C型扣壓膠管,軟管接頭采用DO28擴口式直通管接頭體(液壓標準件)。
2)在注漿壓力小于5mpa時,可選用單(雙)層φ32的鋼絲編織膠管,
連接方式三(單液注漿時):
主機——軟管1——三通混合器——軟管2——注漿管(或錨桿)
軟管1廠家已配,軟管2...軟管n可選用φ32的C型扣壓膠管,當壓力小于5mpa時,可選用單(雙)層φ32的鋼絲編織膠管。
