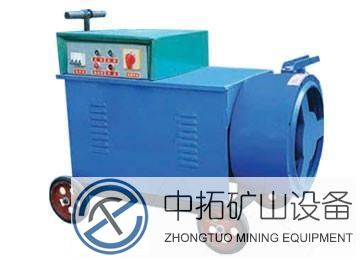

擠壓式注漿泵
概述:
GJB型擠壓式注漿泵主要功能是水平及垂直輸送灰漿,它廣泛的應用于冶金、國防工程、人防工程、農用、水利工程以及鐵路建設工程的坑道灌漿作業,它也適用于化工、電業原料、粉煤灰漿的輸送,他還具有公路路面維護中用于水泥砼路面板底脫空壓漿等作業功能。GJB單速擠壓泵可以進行三級變速,還設有正反開關,可直接與攪拌機配套使用,GJB型擠壓式注漿泵具有體積小,重量輕,操作靈活的特點而備受工程行家所垂愛,該機確系工程注漿的首選機型。
HJB-2型擠壓式注漿泵產品特點
(1) HJB-2型擠壓式注漿泵結構緊湊,使用方便,安全易修;(2) 壓力大,功效高,用途廣;
(3) 不僅可以灌注灰砂漿、水泥漿,配上空壓機和噴槍,還可進行噴涂作業;
(4) 是礦山井巷、鐵路、公路、隧道、水電工程、巖石邊坡、地下工程、化工中的高爐噴補維修和建筑墻面噴涂的理想設備。
HJB-2型擠壓式注漿泵工作原理
(1) 由于擠壓管呈U字型,管的下端連接吸漿管,經過壓力表總成連接輸送管;(2) 當擠壓輪架轉動時,擠壓滾輪沿著擠壓管輸送作行星轉動,并壓在擠壓管上作自動滾動,是擠壓管內漿料受到擠壓,沿輸送管排出;
(3) 當擠壓輪過后,擠壓管內形成真空,儲漿桶內的漿料受到負壓,經吸漿管被吸入擠壓管,這樣邊疆的擠壓,實現了漿料的吸入與排出。
HJB-2型擠壓式注漿泵技術參數
排漿量:2m3/h額定排漿壓力:0.3-0.8MPa
混合比:水泥/砂=1:0.5
垂直輸送高度:50m
水平輸送高度:100m
擠壓管型號:1050×70×38mm
輸料管內徑:φ38/32mm
電動機型號:Y100-4/6極 2.2KW/2.8KW
噴涂空壓機排氣量:>0.4m3/min
工作壓力:0.3-0.6MPa
機體尺寸:1050×700×650mm
整機重量:260kg
水泥公路注漿機注意事項:
(1)應經常注意壓力表的指示,如壓力表的指示或超過壓力后,安全裝置不起作用時,應查明原因,清除故障后再啟動。
(2)注意灰漿泵和電動機的結構是否正常,當發現任何故障時,應立即停車,打開泄?jié){閥使壓力下降,排除故障。
(3)應經常注意使格蘭壓緊盤根不使其有滲漏現象。如壓緊仍有滲漏現象,應視具體情況更換盤根或活塞。
(4)攪拌后的灰漿在進入泵前應經稠度測定,試驗時將稠度計與漿面垂直,輕松放下,以自重下沉。
(5)每班結束停機后,必須立即泵送清水,清洗管道及泵內部,直至清洗干凈,保證球閥、排漿口、吸漿口、泄?jié){閥清潔暢通。
(6)上油室應注滿機油。
