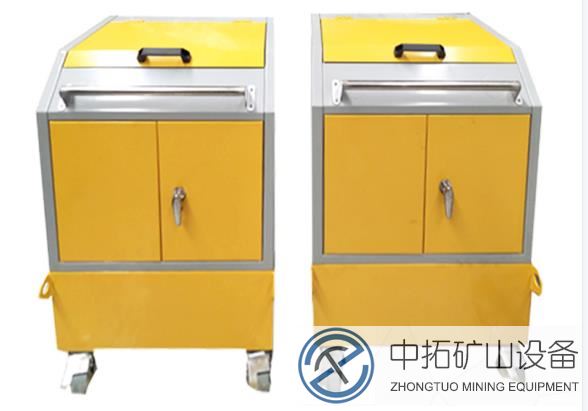

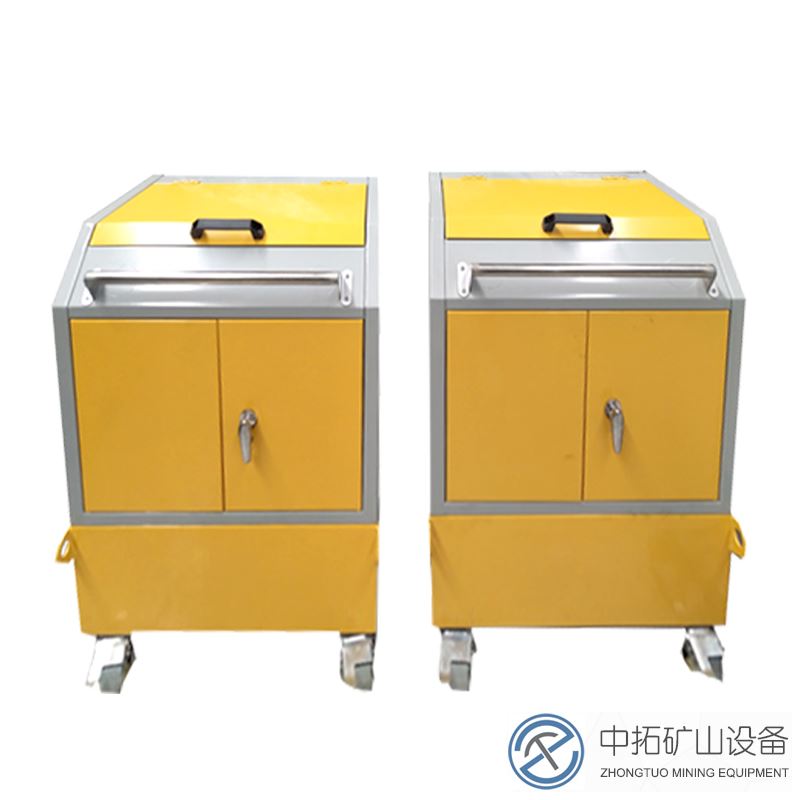

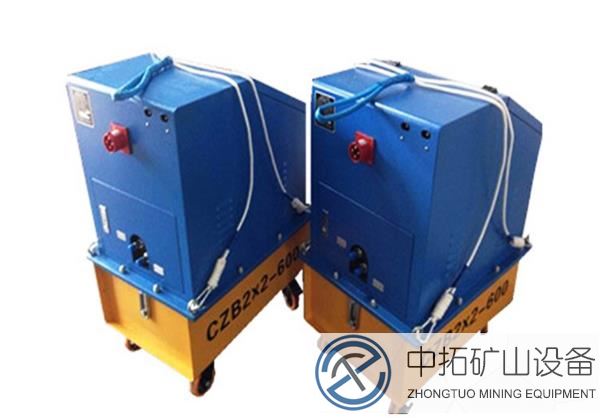

預應力數控智能張拉設備

一、智能張拉設備的優勢

1.一機控雙頂

一臺智能張拉設備主機或從機較大可控制兩個千斤頂，雙束四缸張拉時，只需主從兩臺機器， 降低成本、操作簡單、使用方便。

2.高壓油泵通過高壓比例閥控制張拉力，張拉平順?lè)€(wěn)定，精度相應提高縮小誤差比例。相對于開關方式或大小流量控制同步張拉的機型，使用比例閥控制張拉，速率更均勻，控制更準確、操作更簡單。

3.采用工業電腦專用邏輯編程控制，核心控制器采用專用為橋梁張拉而編程設計的邏輯控制器，運算速率快、穩定性高，維護方便。

4.采用工業觸摸屏或筆記本電腦無線控制，屏幕顯示清晰各工作運行狀態一目了然，運行穩定可靠故障率低。

二、智能張拉設備主要參數及主要配置：

1：控制模塊（1控2）

2：現場監控電腦（聯想昭陽E46A370筆記本電腦）

3數據傳輸模塊（主泵與副泵200M范圍，主泵與現場監控電腦2KM以內）

三、智能張拉設備的主要技術參數

張拉系統 液壓系統 張拉千斤頂 無線通訊

測力系統精度：0.25%FS 電機功率：3（ＫＷ） 公稱拉力：270-5000KN工作頻率：420MHz

兩前端控制器同步時間精度：10ms 壓力范圍：0~50MPa 單次張拉量程：200m 發射功率：26dbm（0.8w）

雙頂對了不平衡：≤5KN  流量：3Lmin     位移線性度：0.05%      傳輸距離：0.8km

控制系統工作電壓：２2０Ｖ±10% 工作電壓：３８０Ｖ±10%  行程偏差：±2mm  位移測量精度：<0.25%分辨率0.1mm

工作溫度：-20~55℃

四、智能張拉設備產品用途

本公司生產的預應力張拉設備用途非常廣泛，主要應運到道路橋梁、隧道、 水電大壩、水利渡槽、護坡錨固、斜拉、樓房、鋼構件等水泥構件的各種先張法或者后張法預應力張拉。

五、智能張拉設備選用與要求

1.張拉千斤頂額定噸位宜為張拉力的1.5倍，且不得小于1.2倍。使用前必須進行校正，校正系數不得大于1.05.校正有效期為一個月且不超過200次張拉作業。張拉千斤頂?shù)男谐虘?yīng)滿足張拉工藝的要求；

2、壓力表應為防振型，zui da讀數應為張拉力對應壓力值的1.5～2.0倍。jing度不應低于1.0級。首次使用前必須經計量部門檢定。使用時必須定期檢定。檢定有效期為一周。當使用0.4級時，檢定有效期可為一個月；

3、油泵的額定壓力應為張拉力對應壓力值的1.4倍。油箱容量宜為張拉千斤頂總輸油量的1.5倍；

4、張拉千斤頂、壓力表和油泵等應配套校正、配套使用。當在使用過程中出現異?，F(xiàn)象，應重新校正。

五、產品組成與工作原理：

1.預應力智能張拉設備用于橋梁預應力張拉的自動控制，采用觸摸屏或筆記本電腦和高性能邏輯控制器，通過比例閥控制2缸或4缸同步張拉。系統操作簡單，一鍵操作即可完成整個張拉過程，控制jing du高，可有效提高預應力施工時間、jing du、質量和安全。

2.智能張拉設備的組成部分和工作原理：系統由計算機或者工控機、PLC、模擬轉換模塊、傳感器、電源盒、油泵、油箱、壓力表、機箱外殼、千斤頂、高壓油管等部分組成。預應力張拉程序控制系統以張拉力為控制指標，伸長量誤差作為校對指標。系統通過傳感器感應測量采集每臺張拉設備（千斤頂）的工作壓力和鋼絞線的伸長量（含回縮量）等數據，并實時將數據傳輸給系統計算機進行運算判斷，將數據再回傳給PLC實現隨時調整油泵電機工作參數控制出油量多少來得到所需壓力值，從而實現高精度張拉力及加載速度的jing que控制。
