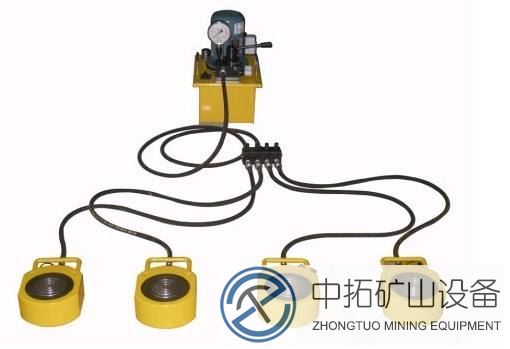

頂升千斤頂
① 上頂升法千斤頂?shù)怪в谖萆w結構支點下的墊塊上,墊塊即為以后的柱帽。開始時,柱帽支承于柱基塊的兩側冀上,隨著千斤頂?shù)倪M油和回油,填進臨時墊塊和換填正式柱塊,柱帽即將屋蓋結構逐步升高。柱塊為方形和門字形(見圖[上頂升法頂升過程示意及柱塊圖])。柱塊在安裝時宜及時鋪墊水泥砂漿及焊接幫條,并對柱塊的開口加以封閉,以增強柱子的穩定性。上頂升法中千斤頂?shù)捻斏亓亢愣?穩定性較好,目前采用較多。因?qū)俑呖兆鳂I(yè),頂升過程中應采取措施,防止屋蓋結構偏移,并注意頂升的同步。
② 下頂升法。千斤頂始終放在柱基上,隨頂隨填柱塊,可以減少高空作業,但頂升重量逐漸增加,尤其是在柱基處形成活動支點,穩定性差,已較少采用。
頂升法也有用格構柱的,比填柱塊安全,能防止結構偏移。
特點:
頂升法方法可避免高空作業,施工方便,但頂升技術要求高。利用千斤頂和交替填塞的柱塊,將在地面上就地拼裝或灌筑成型的屋蓋結構逐步頂升到設計標高的施工方法。這種方法無需大型起重設備,可將在地面施工完畢的整個屋蓋,包括屋面防水、油漆及管線等,一次頂升就位。輕巧緊湊設計用于狹小工作空間,活塞自動回油活塞鍍鉻表面,延長活塞壽命。
三、基本參數
型號 |
噸位 |
行程 |
本體高度 |
伸展高度 |
油缸外徑 |
重量 |
較大工作壓力 |
RM-TRCS-101×4 |
10 |
38 |
88 |
126 |
70 |
4.1 |
63 (630) |
RM-TRCS -201×4 |
20 |
45 |
98 |
142 |
88 |
5 |
63 (630) |
RM-TRCS -302×4 |
30 |
62 |
117 |
179 |
104 |
6.8 |
63 (630) |
RM-TRCS -502×4 |
50 |
60 |
122 |
182 |
138 |
10.9 |
63 (630) |
RM-TRCS -1002×4 |
100 |
57 |
141 |
198 |
188 |
22.7 |
63 (630) |
用途:
液壓千斤頂,體積更小,并可產生更大的工作能力,特別在空間位置狹窄的地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業,并發揮其無窮動力。注意事項:1:液壓千斤頂在頂升作業時,要選擇合適噸位的液壓千斤頂:承載能力不可超負荷,選擇液壓千斤頂?shù)某休d能力需大于重物重力的1.2倍;液壓千斤頂較低高度合適,為了便于取出,選用液壓千斤頂?shù)妮^小高度應與重物底部施力處的凈空相適應,起落過程中墊枕木支持重物時,液壓千斤頂?shù)钠鹕叨纫笥谡砟竞穸扰c枕木變形之和。
2:若使用多臺液壓千斤頂頂升同一設備時,應選用同一型號的液壓千斤頂,且每臺液壓千斤頂?shù)念~定起重量之和不得小于所承擔設備重力的1.5倍。
3:液壓千斤頂在使用前應擦拭干凈,并應檢查各部件是否靈活,有無損傷,在有載荷時切忌將快速接頭卸下,以免發生事故及損壞部件。
4:液壓千斤頂在使用前應放置平整,不能傾斜,底部要墊平,嚴防地基偏沉或載荷偏移而使液壓千斤頂傾斜或翻倒,可在液壓千斤頂?shù)撞繅|堅韌的枕術或鋼板來擴大承壓面積,以免陷落或滑動而發生事故;切勿用有油污的木板或鋼板作為襯墊,防止受力時打滑,發生安全事故;重物被頂升位置必須是安全、堅實的部位,以防損壞設備。
5:使用液壓千斤頂時,應先將重物先試頂起一部分,仔細檢查液壓千斤頂無異常后,再繼續頂升重物。若發現墊板受壓后不平整、不牢固或液壓千斤頂有傾斜時,必須將液壓千斤頂卸壓回程,及時處理好后方可再次操作。
6:在頂升過程中,應隨重物的不斷上升及時在液壓千斤頂下方鋪墊保險枕木架,以防液壓千斤頂傾斜或引起活塞突然下降而造成事故,下放重物時要逐步向外抽出枕木,枕木與重物間的距離不得超過一塊枕木的厚度,以防意外!
7:若重物的頂升高度需超出液壓千斤頂額定高度時,需先在液壓千斤頂頂起的重物下墊好枕木,降下液壓千斤頂,墊高其底部,重復頂升,直至需要的起升高度。
8:液壓千斤頂不可作為永久支承設備。如需長時間支承,應在重物下方增加支承部分,以保證液壓千斤頂不受損壞。
9:若頂升重物一端只用一臺液壓千斤頂時,則應將液壓千斤頂放置在重物的對稱軸線上,并使液壓千斤頂?shù)鬃L的方向和重物易傾倒的方向一致。若重物一端使用兩臺液壓千斤頂時,其底座的方向應略呈八字形對稱放置于重物對稱軸線兩側。
10:使用兩臺或多臺液壓千斤頂同時頂升作業時,須統一指揮、協調一致、同時升降。
11:液壓千斤頂應存放在干燥、無塵的地方,不適宜在有酸堿,腐蝕性氣體的工作場所使用,更不能放在室外日曬雨淋!
操作時應嚴格遵守技術規范,用戶需根據使用情況定期檢查和保養。
保養事項:
(1)液壓千斤頂使用時底部要墊平整、堅韌。無油污的木板以擴大承壓面,保證安全。不能用鐵板代替木板,以防滑動。(2)起升時要求平穩,重物稍起后要檢查有無異常情況,如無異常情況才能繼續升頂。不得任意加長手柄或過猛操作。
(3)不超載、超高。當套筒出現紅線時,表明已達到額定高度應停止頂升。
(4)數臺液壓千斤頂同時作業時,要有專人指揮,使起升或下降同步進行。相鄰兩臺液壓千斤頂之間要支撐木塊,保證間隔以防滑動。
(5)使用液壓千斤頂時要時刻注意密封部分與管接頭部分,必須保證其安全可靠。
(6)液壓千斤頂不適用于有酸、堿或腐蝕性氣體的場所。
